一般使用磁環的什么功能
- 點擊次數： 6092
- 發布時間： 2019年01月25日

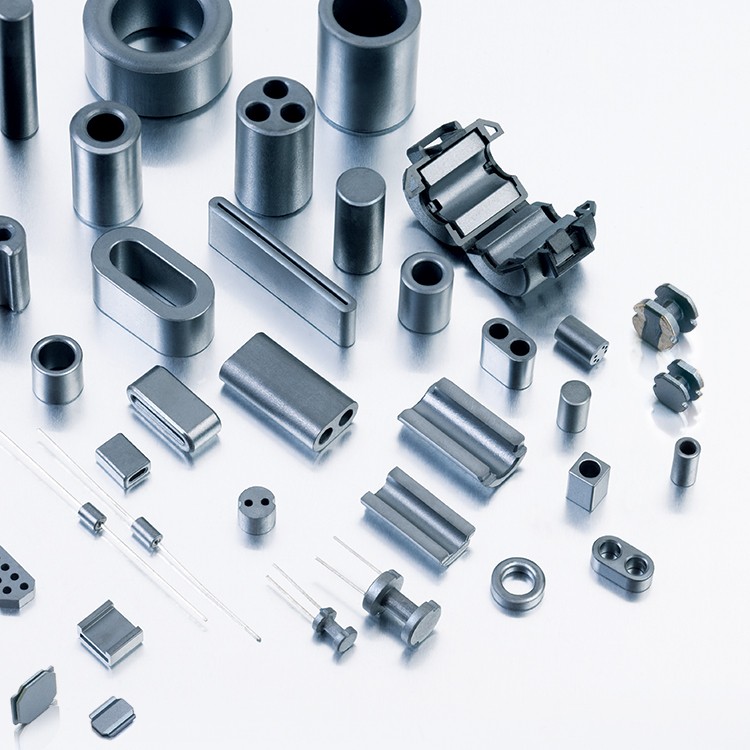

磁環 又稱鐵氧體磁環，是電子電路中常用的抗干擾元件抗干擾磁環 ，對于高頻噪聲有很好的抑制作用，一般使用鐵氧體材料(Mn-Zn)制成。
磁環 又稱鐵氧體磁環，是電子電路中常用的抗干擾元件抗干擾磁環 ，對于高頻噪聲有很好的抑制作用，一般使用鐵氧體材料(Mn-Zn)制成。
磁環在不同的頻率下有不同的阻抗特性，一般在低頻時阻抗很小，當信號頻率升高磁環表現的阻抗急劇升高。
大家都知道，信號頻率越高，越容易輻射出去(要買優質的電腦機箱也是要減小電磁泄漏)，而一般的信號線都是沒有屏蔽層的，那么這些信號線就成了很 好的天線，接收周圍環境中各種雜亂的高頻信號，而這些信號疊加在本來傳輸?shù)男盘柹希踔習淖冊瓉韨鬏數挠杏眯盘枴Ｄ敲丛诖怒h(huán)作用下，使正常有用的信號很好的通過，又能很好的抑制高頻干擾信號的通過，而且成本低廉。
所以大家在顯示器信號線，USB連接線，甚至高檔鍵盤、鼠標上看的塑料疙瘩型的一體式磁環就不足為奇了。
磁環的匝數選擇
將整束電纜穿過一個鐵氧體磁環就構成了一個共模扼流圈，根據需要，也可以將電纜在磁環上面繞幾匝。匝數越多，對頻率較低的干擾抑制效果越好，而對頻率較高的噪聲抑制作用較弱。在實際工程中，要根據干擾電流的頻率特點來調整磁環的匝數。通常當干擾信號的頻帶較寬時，可在電纜上套兩個磁環，每個磁環繞不同的匝數，這樣可以同時抑制高頻干擾和低頻干擾。從共模扼流圈作用的機理上看，其阻抗越大，對干擾抑制效果越明顯。而共模扼流圈的阻抗來自共模電感Lcm=jwLcm，從公式中不難看出，對于一定頻率的噪聲，磁環的電感越大越好。但實際情況并非如此，因為實際的磁環上還有寄生電容，它的存在方式是與電感并聯。當遇到高頻干擾信號時，電容的容抗較小，將磁環的電感短路，從而使共模扼流圈失去作用。
